合成金刚石粉末触媒
粉末触媒是合成金刚石的催化材料，纯净、低的稳定氧化物夹杂和低氧含量，是这种粉末材料的主要性能指标。
●合金成分和粒度分布规格
|
Alloy |
PSD, mesh |
Main composition,wt% |
Impurities，no higher than, wt% |
|||||||||
|
|
|
Fe |
Ni |
Co |
C |
Si |
Cr |
Mn |
Al |
Cu |
P |
S |
|
FeNi29Co1 |
-200M
-300M |
Bal. |
29 ±1 |
1.0±0.2 |
0.01 |
0.006 |
0.02 |
0.03 |
trace |
0.05 |
0.01 |
0.01 |
|
FeNi27Co3 |
|
Bal. |
27 ±1 |
3.0±0.5 |
0.01 |
0.006 |
0.02 |
0.03 |
trace |
0.05 |
0.01 |
0.01 |
|
FeNi30 |
|
Bal. |
30 ±1 |
/ |
0.01 |
0.006 |
0.02 |
0.03 |
trace |
0.05 |
0.01 |
0.01 |
●残余氧含量的技术标准
金刚石合成柱一般经过充分还原，合成过程也是在高碳势环境中进行，此时粉末触媒中的氧已经被还原得很低。因此，只有在粉末触媒中不能被还原的氧及氧化物夹杂对整个金刚石合成质量具有显著影响。
我们采用模拟还原技术检测粉末触媒中的残余氧含量，并将残余氧含量作为粉末触媒的一个重要的技术参考标准。
●合金粉末的氧含量和在1000℃ 的H2/N2环境中烧结后残余的氧含量
|
Alloy |
PSD, mesh |
Primitive oxygen content |
Sintered residue oxygen content |
Typical sintered
residue oxygen
content |
|
FeNi29Co1 |
-200M
-300M |
≤3000 ppm |
≤100 ppm |
≤80 ppm |
|
FeNi30 |
≤3000 ppm |
≤100 ppm |
≤80ppm |
|
|
FeNi27Co3 |
≤3000 ppm |
≤100 ppm |
≤95 ppm |
|

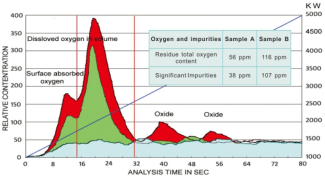

●不同工艺产品的氧含量分布图 |
●合成金刚石粉末触媒的应用 |
 |
 |
